ホーム > ニュース・プレス > プレスリリース > 2016年 > 有機ラジカル単分子接合で巨大磁気抵抗効果を観測

有機ラジカル単分子接合で巨大磁気抵抗効果を観測

~スピンによる有機分子1個の電気伝導制御に成功、次世代スピントロニクス材料として期待~

国立研究開発法人 物質・材料研究機構 (NIMS)

NIMSは、コンスタンツ大学とハンブルグ大学の研究グループと共同で、金属元素を含まない純粋な有機ラジカル1分子を電極間に架橋させて、巨大磁気抵抗効果を観測することに世界で初めて成功しました。

概要

1. 国立研究開発法人物質・材料研究機構 国際ナノアーキテクトニクス研究拠点の早川竜馬 主任研究員は、コンスタンツ大学とハンブルグ大学の研究グループと共同で、金属元素を含まない純粋な有機ラジカル1分子を電極間に架橋させて、巨大磁気抵抗効果を観測することに世界で初めて成功しました。

2. 電子の持つ電荷としての性質に加えてスピンの自由度を利用するスピントロニクスデバイスは、次世代の論理回路やメモリ素子として期待されています。スピンを利用した論理回路を実現するためには、スピン情報を固体素子の中で散逸することなく伝搬させる必要があります。有機ラジカル分子は、金属元素を含まず軽元素のみから構成されているため、スピン軌道相互作用が弱く伝導電子のスピン散乱がほとんど起こりません。そのため、スピン情報を失わずに伝搬できると期待されています。また、不対電子の持つスピンによって多彩な磁気特性 (強磁性、常磁性、反強磁性) を示すことが知られており、これまで有機分子の薄膜やバルク結晶で、磁気特性の評価が行われてきました。しかし、これらは分子の集合体であるため、分子間の結合部分で電気伝導性が低下し、無機材料と比べてスピンの拡散距離が短いことから、単分子レベルで磁気特性の変化を解明する必要がありました。

3. 今回、研究グループは、オリゴ(p-フェニレンエチニレン)分子にラジカル基 (不対電子) を結合させた安定な有機ラジカル分子を合成し、4 Kの低温において金ナノ電極間に有機ラジカル分子が1分子だけ架橋した単分子接合を形成しました。磁場中で電気抵抗を評価した結果、4 Tの磁場において最大で287 % (平均値 : 44 %) に達する巨大磁気抵抗効果を観測しました。不対電子スピンを持たない非ラジカル分子で同様の実験を行ったところ、2-4 %程度の磁気抵抗率しか観測されないことから、ラジカル基により母体分子の電気抵抗を桁違いに大きく変調できることが明らかになりました。電流 - 電圧特性の解析から、観測された巨大磁気抵抗効果は、架橋された分子と電極との間の結合の強さが磁場によって減少することで起こっている可能性が示されました。

4.  今回得られた結果は、不対電子スピンにより有機ラジカル分子の電気抵抗を制御できる可能性を示しており、有機分子の特徴を活かした新しいスピントロニクスデバイスの開発に繋がる成果です。また、これまでほとんど明らかにされていない有機ラジカル分子の電気伝導特性に及ぼす不対電子スピンの役割を単分子レベルで理解する手がかりを得たことは学術的にも意義があります。今後は、不対電子の持つスピンがどのように電極と分子の間の結合を弱めるのか、巨大磁気抵抗効果が発現する詳細なメカニズムを明らかにし、分子スピンによる効率的な電気伝導制御を目指します。

5.  本研究成果は、平成28年7月26日にアメリカ化学会が発行するNano Letters誌オンライン版にJust Accepted Manuscriptsとして公開されました。

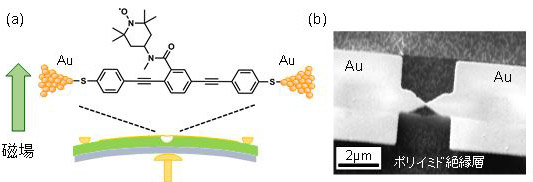

「プレスリリースの図1. (a) MCBJ法を用いて形成した有機ラジカル (TEMPO-OPE) 単分子接合の模式図。 (b)実験に用いた金電極の走査型電子顕微鏡図。(a)に示す基板下部に設置した可変ロッドによって電極間距離を精密に制御できる。電極の破断と接合を繰り返すことで一つの有機分子を電極間に架橋することができる。」の画像

プレスリリースの図1. (a) MCBJ法を用いて形成した有機ラジカル (TEMPO-OPE) 単分子接合の模式図。 (b)実験に用いた金電極の走査型電子顕微鏡図。(a)に示す基板下部に設置した可変ロッドによって電極間距離を精密に制御できる。電極の破断と接合を繰り返すことで一つの有機分子を電極間に架橋することができる。




本件に関するお問い合わせ先

(研究内容に関すること)
国立研究開発法人 物質・材料研究機構
国際ナノアーキテクトニクス研究拠点
ナノシステム分野 量子デバイス工学グループ 主任研究員 早川 竜馬 (はやかわ りょうま)
TEL: 029-860-4808 (直通),
FAX: 029-860-4916
E-Mail: HAYAKAWA.Ryoma=nims.go.jp
([ = ] を [ @ ] にしてください)
(報道・広報に関すること)
国立研究開発法人 物質・材料研究機構
経営企画部門 広報室
〒305-0047 茨城県つくば市千現1-2-1
TEL: 029-859-2026,
FAX: 029-859-2017
E-Mail: pressrelease=ml.nims.go.jp
([ = ] を [ @ ] にしてください)

似たキーワードを含む プレスリリース

2018.04.04
2017.10.12
2016.03.29
Get ADOBE® READER®

PDFファイルの閲覧には、Adobe® Readerが必要です。
