顕微ラマン分光分析装置

• 装置名／メーカー：顕微ラマン分光分析装置／RENISHAW
• 特徴と主な仕様：
  　　・顕微ラマン分光分析装置
  　　・レーザー波長 532nm
• 型式：
  　　・inVia Reflex ND高速ラマンイメージング
  　　・マイクロスコープシステム
• 連絡先：土井康太郎　DOI.Kotaro=nims.go.jp（※メールアドレスは[ = ] を [ @ ] にしてください）

顕微ラマン分光分析装置

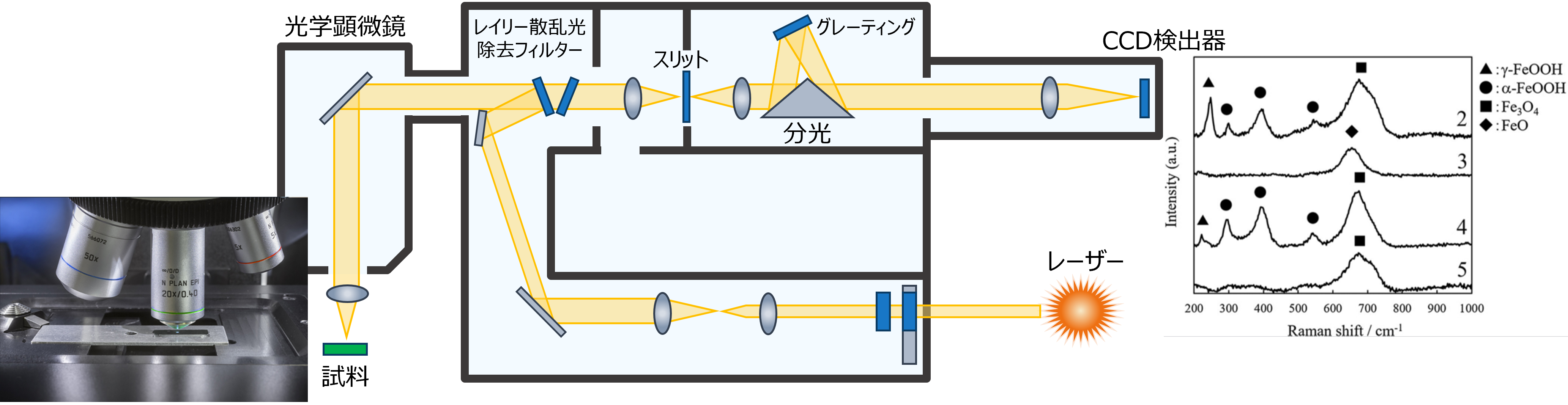

ラマン分光の原理

顕微ラマン分光分析装置は、レーザー光を光学顕微鏡用対物レンズによりステージ上の試料に照射し、発生したラマン散乱光を対物レンズで集光、分光器によりレイリー散乱光と分光し、CCD検出器で検出してラマンスペクトルデータを得るものです。レイリー散乱光とラマン散乱光のエネルギー差（ラマンシフト）は、照射した物質中の原子間や分子の振動エネルギーに対応することを利用し、物質の分子構造や結晶構造、結合状態などを知ることができます。測定深さは光源のレーザー光およびラマン散乱光の試料による吸収に支配されます。

用途：固体、粉末、薄膜の物質同定、化合物の結合状態の解析
