B9:ナノインデンターNanoGREEN棟 E-206-1室

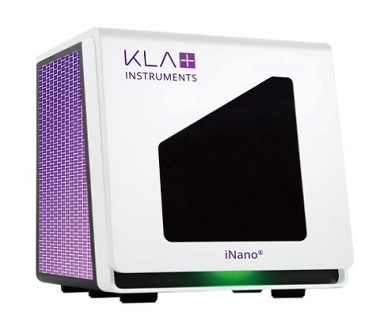

装置番号:B9 装置名:ナノインデンター

メーカー名

東陽テクニカ

型式

INANO

用途

コンポジット電極断面をはじめとする電池関連試料の硬度・ヤング率・動的粘弾性等の機械特性の計測

概要

表面に圧子を押しつけ、押し込み深さを変位計測することにより,機械特性を定量評価することが可能な力学特性計測装置。

装置仕様

荷重印加方式

電磁コイル

変位検出

キャパシタンスゲージ

最大押し込み深さ

>20μm

最大押しこみ荷重

50mN

荷重分解能

3nN

変位分解能

0.02nm

測定位置確認

CCDカメラ

使用上の注意

  • グローブボックス内(Ar/H2 5%)
  • 操作が高難度であるため,担当研究者との共同研究ベースでのご利用をご検討ください。
