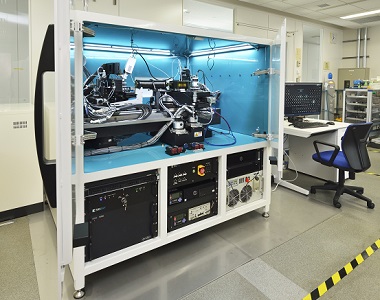

B11:X線吸収分光装置NanoGREEN棟 E-505室

装置番号:B11 装置名:X線吸収分光装置

メーカー名

Sigray/Canon MJ株式会社

型式

QuantumLeap

用途

X線分光法によって電極材料の局所構造・電子状態・配位構造等を分析

概要

XANES, EXAFS, EDXSといったX線域(内殻電子励起)での分光計測が可能な実験室型のX線吸収・蛍光分光測定装置。

装置仕様

X線源 測定用

W, Rhターゲット

輝度

@6keV 10^6/s(XANSE), 10^7/s(EXAFS)

回折格子

Ge(220), Ge(400), Ge(440), HOPG(002),Si(111)m

検出器

Si, 1030x514Pix

測定域

2.4~20KeV,分解能0.5eV

サンプル領域

>40mm,微小スポットサイズ<100μm,in-situ/operando解析可,1D/2Dマッピング

使用上の注意

  • ソフトウエアは開発段階のため,利用希望の方はまずはお問い合わせください。
  • XAFSは透過で測定する方が解析が容易です。透過測定の場合,濃度・試料が厚すぎるとX線が透過せず,I0とIの比較ができません。 濃度が薄すぎるとI0IとIがほぼ同じとなり,吸光度を計算できなくなります。試料が薄すぎると取り扱いが難しく,厚さを均一にすることが困難です。 そこで,適切な濃度となるよう軽元素の窒化ホウ素粉末で希釈し,少なくとも30分メノウ乳鉢で混合した後,ペレット化して測定を行います。
    サンプルの適切な濃度の計算は,こちらをご参考にしてください。
