B10:バイモーダル原子間力顕微鏡NanoGREEN棟 E-206-1室

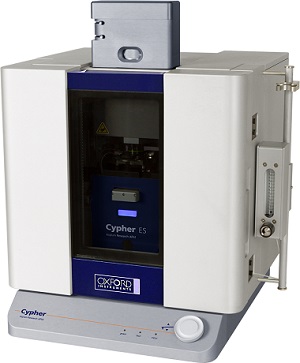

装置番号:B10 装置名:バイモーダル原子間力顕微鏡

メーカー名

Asylum Research/Oxford Instruments

型式

CYPHER-ES-HV

用途

コンポジット電極断面をはじめとする電池関連試料のナノ構造と,表面粗さ,機械的特性,電気特性分布の同時計測

概要

水分および酸素濃度が1ppm未満の雰囲気で材料表界面をナノスケールで計測する走査型プローブ顕微鏡。大気に曝露できない二次電池材料のナノ構造とともに,表面電位,ヤング率といった物性を計測可能。

装置仕様

励振モード

ピエゾ、blueDrive

測定範囲

XY方向30μm×30μm、Z方向5μm

試料サイズ(最大)

φ15mm×6mm

使用上の注意

  • グローブボックス内(Ar/H2 5%)
  • 操作が高難度であるため,担当研究者との共同研究ベースでのご利用をご検討ください。
