A49:電池材料解析用コンフォーカル光学顕微鏡NanoGREEN棟 E-301室

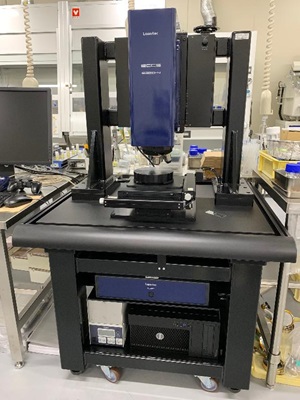

装置番号:A49 装置名:電池材料解析用コンフォーカル光学顕微鏡

メーカー名

レーザーテック

型式

ECCS B320-N

用途

・リチウムイオン挿入時(インターカレーション)の可視化
・活物質の膨張・収縮の定量化
・デンドライド発生のメカニズムの解析

概要

Ar+充放電中における蓄電池の電極反応を光学的にその場観察し,可視化可能。

装置仕様

倍率

x5, x10, x20, x50, x100

走行速度

11段変則機能

フレームメモリ|映像用

1024(2048)Hx1024(2048)Vx8bitx3(単色時12bit)

フレームメモリ|表面計上測定用

1024(2048)Hx1024(2048)Vx16bit

スキャン速度

7段階 15/2, 15/4, 15/8, 15/1, 15/32, 16/64, 12/128

微笑寸法測定機能

最小測定単位:0.001μm
測定再現性:0.01μm(3σ)

表面形状測定機能

最小測定単位:0.001μm
測定再現性:0.01μm(3σ)

使用上の注意

  • 共用の断面観察ブロックはありません。
