A21:XRD(X線回折装置)_2 オペランドNanoGREEN棟 E-506室

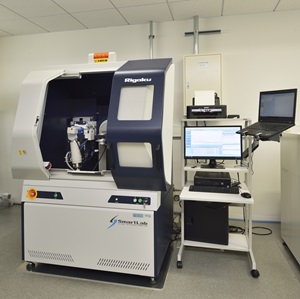

装置番号:A20 装置名:XRD(X線回折装置)

メーカー名

Rigaku

型式

SmartLab

用途

高輝度透過型測定, ラミネート型電池のオペランド測定, キャピラリー封入粉末測定, PDF解析

概要

高輝度・高エネルギーX線源(MoKα, 9kW),集光ミラー 及び 2次元検出器を搭載した透過型測定専用のX線回折装置。1次元スキャンモードで1パターンを約10分で取得でき、電気化学装置と連動したオペランド計測が可能。ラミネート型セル用アタッチメントあり。また,キャピラリーに試料を封入して透過型測定も可能。二体分布関数の取得にも対応。

装置仕様

X線源

9kWX線発生装置/Moターゲット(回転対陰極式)

光学系

集中法

検出器

半導体2次元検出器

アタッチメント

ラミネート型セル用ホルダー,キャピラリー回転試料台

その他

ポテンショ・ガルバノスタット SP-50(本体内に設置)

使用上の注意

  • ラミネート型セルのオペランド計測は終夜及び土日の運転も認めておりますが,必ず事前にオペランド計測と同じ測定条件(室温,電流,電圧など)での充放電試験を実施し,安全に充放電可能であることをご確認ください。
  • コイン型セルには非対応です。
