A16:グロー放電発光分析装置(GD-OES)NanoGREEN棟 E-504室

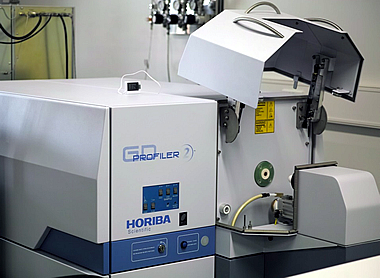

装置番号:A16 装置名:グロー放電発光分析装置(GD-OES)

メーカー名

HORIBA

型式

GD-Profiler 2

用途

試料の表面分析/深さ方向分析

概要

Arプラズマにより試料をスパッタリングさせ,スパッタされた原子を原子発光させることで元素分析を行う装置。パルススパッタにより高分解能深さ方向測定が可能。高周波方式グロー放電により,導電性固体のバルク分析が可能。

装置仕様

検出器

光電子増倍管

分光器

ポリクロメーター(32元素),モノクロメーター(1波長)

感度(検出下限)

数10ppm~

測定深さ

~200μm

深さ方向分解能

数nm~

適用試料

導電性材料・非導電性材料

放電径

φ4mm

使用上の注意

  • 非導電性バルク試料は測定できません。
  • 導電性の異なる材料の積層試料は測定が困難です。
