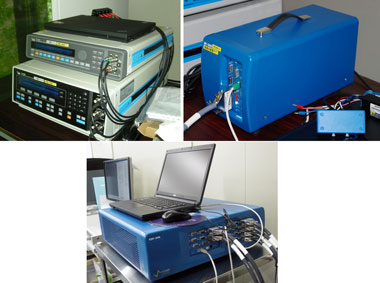

A10：高精度電気化学測定システムNanoGREEN棟 E-501室
|
メーカー名 |
Solartron,BioLogic |
|---|---|
|
型式 |
12608W,SP-200,VSP-300 |
|
用途 |
交流インピーダンス，直流分極測定 |
|
概要 |
・12608Wは電気化学測定に必要な交流インピーダンス・直流分極測定を全自動で簡潔に実行できる測定システム |
装置仕様
12608W（Solartron)
|
周波数レンジ |
10μHz～1MHz |
|---|---|
|
電流レンジ |
200nA～2A |
|
電流検出抵抗 |
0.1Ω/1Ω/10Ω/100Ω/1kΩ/10kΩ/100kΩ/1MΩ |
|
電流検出誤差 |
1kHz以下0.2％ 10kHZ以下で1％ 100kHz以下で2％ |
|
IR補正回路｜電流遮断時間 |
27μS～1.36mS |
|
IR補正回路｜周期の％ |
0.4％～50％ |
|
IR補正回路｜正帰還範囲 |
0～100％Rs |
|
IR補正回路｜リアルパート補正 |
0～100％Rs |
|
IR補正回路｜I/O |
RS423/232 110～9600baud |
VSP-300（BioLogic）
|
最大電流 |
±500mA |
|---|---|
|
制御電圧 |
±10V |
|
インピーダンス測定周期範囲 |
10μHz～7MHz |
|
電流レンジ |
20A～1μA |
|
電流オートレンジ |
有 |
|
最小電流分解能 |
76pA |
|
最小電圧分解能 |
1μV |
|
外部アナログ入力 |
2ポート/チャンネル |
|
スロット数 |
16個 |
SP-200（BioLogic）
|
最大電流 |
±500mA |
|---|---|
|
制御電圧 |
±10V |
|
インピーダンス測定周期範囲 |
10μHz～7MHz |
|
電流レンジ |
1A～10nA |
|
電流オートレンジ |
有 |
|
最小電流分解能 |
76pA |
|
最小電圧分解能 |
1μV |
|
外部アナログ入力 |
2ポート |
使用上の注意
- ドライルーム内に設置されています。
