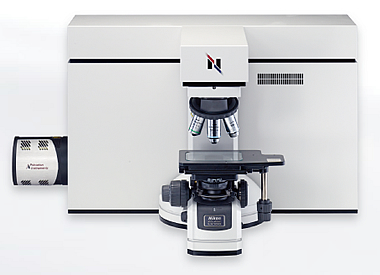

A4：レーザーラマン顕微鏡NanoGREEN棟 E-501室
|
メーカー名 |
Nanophoton |
|---|---|
|
型式 |
RamanTouch-VIS-NIR |
|
用途 |
化学結合の種類と質の同定，結晶化の程度，結晶格子の歪みなどの測定 |
|
概要 |
入射光と異なった波長をもつ光（ラマン散乱光）の性質から物質の分子構造と結晶構造を測定する装置。平面方向で350nmの空間分解能。可視光（488nm,532nm）と近赤外光（785nm）のレーザーを搭載。 |
装置仕様
|
レーザー |
488nm,100mW/532nm,500mW/785nm,500mW |
|---|---|
|
測定方式 |
・ポイント照明による点分析 |
|
XY走査方式 |
ガルバノメーターミラーによるレーザービーム走査方式 |
|
Z走査方式 |
電動ステージ搭載 |
|
電子冷却CCD |
400x1340pixel |
|
分光器｜焦点距離 |
500mm |
|
分光器｜回折格子 |
300, 600, 1200gr/mm. |
|
分光器｜スリット幅 |
20,30,50,70,100,200μm |
|
分光器｜繰り返し精度 |
0.1cm-1 |
|
分光器｜スペクトル分解能 |
1.2cm-1@785nm, 1200g/mm |
|
対物レンズ |
x5,x10,x20,x50,x100 |
使用上の注意
- ドライルーム内に設置されています。
