材料大型化、溶接継手のクリープ強度向上など工業化に向けた総合特性向上に取り組みます。

■　成　果

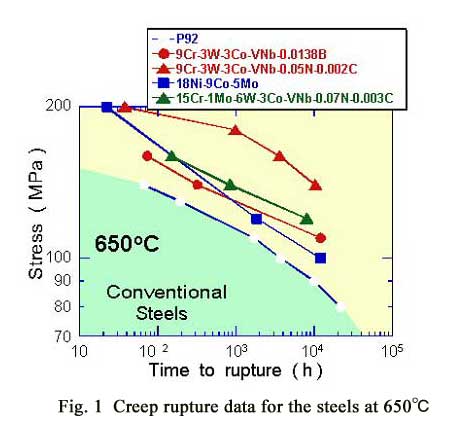

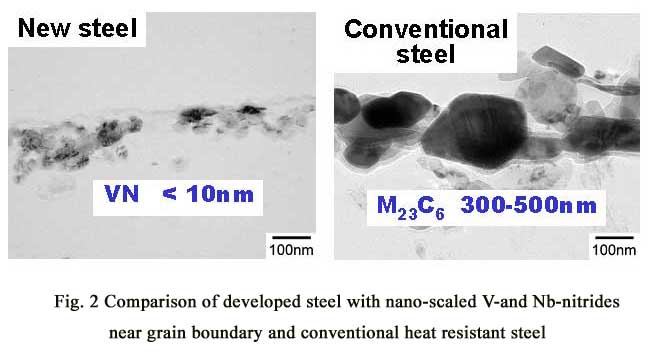

結晶粒界近傍組織の長時間安定化を目指して、ボロンによるM₂₃C₆炭化物の粗大化抑制や、粒界窒素化物のナノサイズ化という新しい粒界組織設計を提案し、クリープ寿命の飛躍的向上を達成しました。
クロムの保護酸化被膜を形成する材料成分や表面処理の指針が得られ、高温水蒸気中耐酸化性の飛躍的向上を達成しました。
溶接継手部でクリープ強度が低下する機構の解明や、破壊力学に基づいた強度低下のシミュレーション手法を開発しました。
