産総研 蓄電池基盤プラットフォーム 装置紹介

<中型電池非破壊観察装置> <中型電池物性解析装置>
●  産業用エックス線CTスキャナー ●  レーザーラマン顕微鏡
●  カルベ式熱量計
●  熱分析装置


中型電池非破壊観察装置
次世代蓄電池の内部構造を非破壊にて観察可能

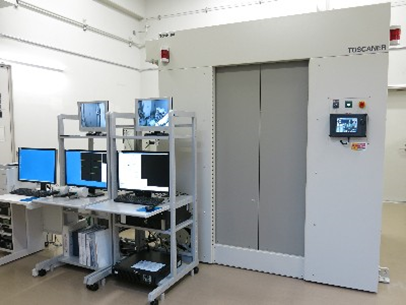

装置名 産業用エックス線CTスキャナー
メーカー 東芝, TOSCANER-34500FD
主な仕様 定格電圧: 450 kV, 定格電流: 3.3 mA, 定格出力: 1.5 kW
最小焦点寸法: 1 mm および 0.4 mm(寸法精度: ±0.2 mm)
試料質量60 kg, 外形φ600×H600 mm まで対応可
鋼材 80 mm, アルミ材 250 mm, PE 600 mm, PE T 450 mmを透過可能

CTスキャナー


ページの先頭に戻る


中型電池物性解析装置
次世代蓄電池用材料の光学的・熱的特性評価・解析
装置名 レーザーラマン顕微鏡
メーカー NanoPhoton, RAMANtouch VIS-NIR-LT
主な仕様 レーザー波長: 532 nm (500 mW), 785 nm (500 mW)
空間分解能: (X)0.5 μm, (Y)0.35 μm, (Z)1 μm
電子冷却CCD: 400×1,340画素

レーザーラマン顕微鏡


ページの先頭に戻る

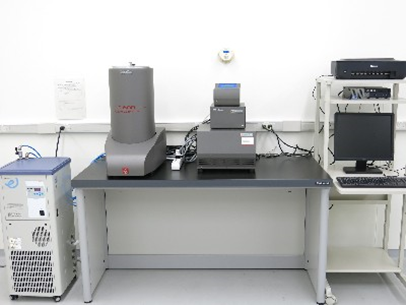

装置名 カルベ式熱量計
メーカー Setaram, C-600
主な仕様 温度範囲: 室温~600 ℃
昇降温速度: 0.01~2 ℃/分
測定モード: 昇温、等温
雰囲気: 大気

カルベ式熱量計


ページの先頭に戻る

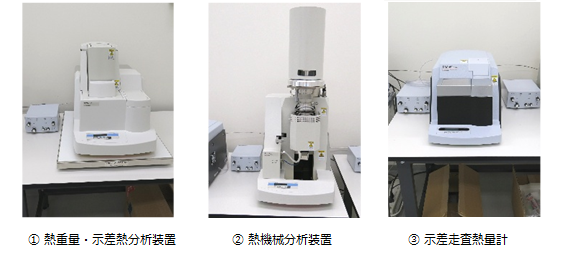

熱分析装置
装置名 ① 熱重量・示差熱分析装置
② 熱機械分析装置
③ 示差走査熱量計
メーカー ① 島津製作所, DTG-60
② 島津製作所, TMA-60
③ 島津製作所, DSC-60plus
主な仕様 ① 温度範囲: 室温~1100 ℃
    雰囲気: 大気、Ar
② 温度範囲: 室温~1,000 ℃
    雰囲気: 大気、Ar
③ 温度範囲: 室温~600 ℃
    雰囲気: 大気、Ar

熱分析装置

ページの先頭に戻る
