Photon Mappingする方法

�@　ITO被覆探針をchamber #1（測定室）にSETする。
　　 chamber #1上部のレーザー口（P1隣）からレーザー光を当て、探針の先端が赤く光ることを確認する。

�A　chamber #1上部にレーザー線をネジでつなぎとめる。

�B　本体 SPM-CPU の後ろ; AUX4 と Photon Counter をつなぐ。

�C　水道コック（VT-STMの左横）を液面が1.4位になるまでOPENする。途中に水漏れがないかチェック。

�D　Photon Cooler をONする。ONしてから60min.以上経過しないと使用不可。

�E　Photon Counter をONする。

�F　Power Supply をONする。

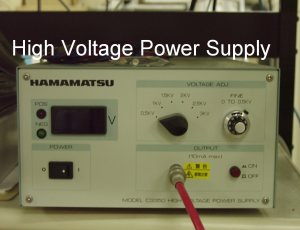

�G　High Voltage Power Supply を電源のみONする

Photon Cooler が使用可状態になるまで放置

この間、ITO被覆探針による通常の測定可能

�H　STM の Scan 測定をして Sample Bias(+)でステップ像が観測出来る条件を探す。

�I　chamber #1に外部からの光が一切入らないように chamber #1のガラス窓をすべてアルミ箔で覆い、Gate Valve #1をCLOSEする。

�J　Photon Cooler が使用可になったら High Voltage Power Supply をダイヤルで-1900V にSETし、赤いボタンをONする。

�K　Photon Counter をgate; 25ms.、Analog data out; 1V=1000にSETしてSTARTする。

�L　STMのScanをAccum; 400〜1000、Data Point; 128 or 256の条件でCh2 & Ch3 & Ch4のすべての像に対してSTART測定する。

�M　測定を終了時には STM のScanをSTOPしてHigh Voltage Power Supply をダイヤルで0V、赤いボタンをOFF、電源をOFFする。

�N　Photon Counter をSTOP。

�O　Power Supply 、Photon Counter、Photon Cooler をすべてOFFする。Photon Cooler は冷却に 60min.以上要するので、それまで水道コックはCLOSEしない。
