〜 ACMセンサとは 〜
二つの異種金属を互いに絶縁した状態で樹脂中に埋め込み、両者の端部を環境へ露出す
ると、溶液中ではもちろん、大気または室内環境でも比較的高い湿度条件ができると、両
金属間を水膜が連結するので腐食電流が流れる。この電流は卑な金属の腐食速度に対応す
るので、そのセンサとして使える。このセンサは、大気腐食モニタ(Atmospheric Corrosion
Monitor)あるいはACM型腐食センサと呼ばれる。
〜 当研究室で開発した（カソード付与）ACMセンサ 〜

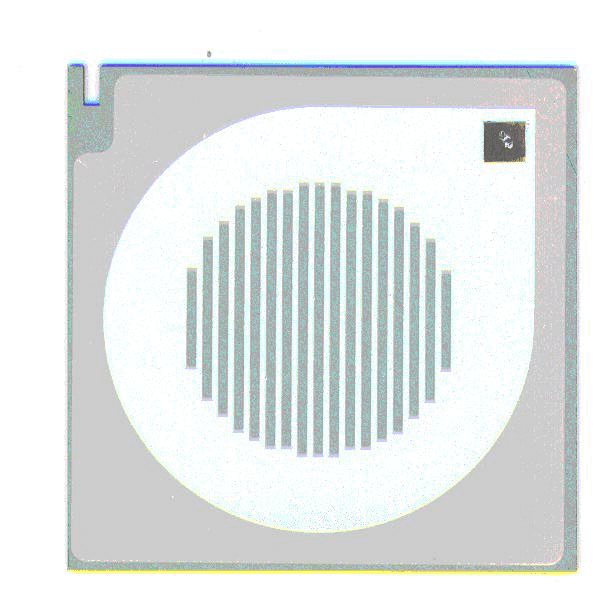

当研究室で開発したカソ−ド付与ACM型腐食センサ（以下ではこれを単にACMセンサと
よぶ）の構成を写真に示す。これは、腐食情報を長期にわたって採取できる−センサの寿
命が数ヵ月程度であっても、これを更新することで長期にわたる腐食情報の採取を可能に
する−ことを目的とし、量産性および再現性に留意したものである。厚さ0.8mmの炭素鋼
板を64mm×64mmに切り出し、基板とした。この上に、厚膜IC用精密スクリーン印刷機
（C.W.プライス社製、 80l0）を用いて絶縁ペースト（厚さ30〜35μm、グレース・ジャパ
ン社製、アミコンME-990J #MBN（樹脂：エポキシ系、フィラー：BN））を塗布し、150℃
×1hで硬化させた。続いて、導電ペースト（厚さ30〜40μm、グレース・ジャパン社製、ア
ミコンC‐990J＃585、樹脂：エポキシ系、フィラー：Ag）を、基板との絶緑が保たれるよ
うに、絶縁ペーストのパターン上に積層印刷し、130℃×1hで硬化させた。こうして作製し
たセンサのうち、乾燥状態で両極間の抵抗がl0MΩ以上のものを合格品として測定に用い
た。１回あたりのセンサ作製数 128ヶのうち合格品の歩留は90%(116ヶ)以上である。セン
サ出力の測定範囲は0.1nA〜1mAであり、その分解能は0.1nA〜10μAでは0.1nA、1μA〜
1mAでは1μAである。
