装置
3次元CADを使った装置設計および装置作製
| 主な使用装置 | 3次元CADソフト Solidworks 並木機械工作室 工作機械群 |
|---|---|
| キーワード | 装置設計、機械加工 |
| 関連情報 | https://www.nims-open-facility.jp/facility.php?mode=detail&code=241 |
| 担当 |
|
| 備考 | 本装置は鍛造シミュレータの試験高度化を目的として作製された |
支援成果概要
- ガラス潤滑材を試料へ均一にコーティングするために、脱泡・攪拌機能と吸出し・吹付機能を併せ持つ潤滑剤塗布装置の設計・作製を行った。

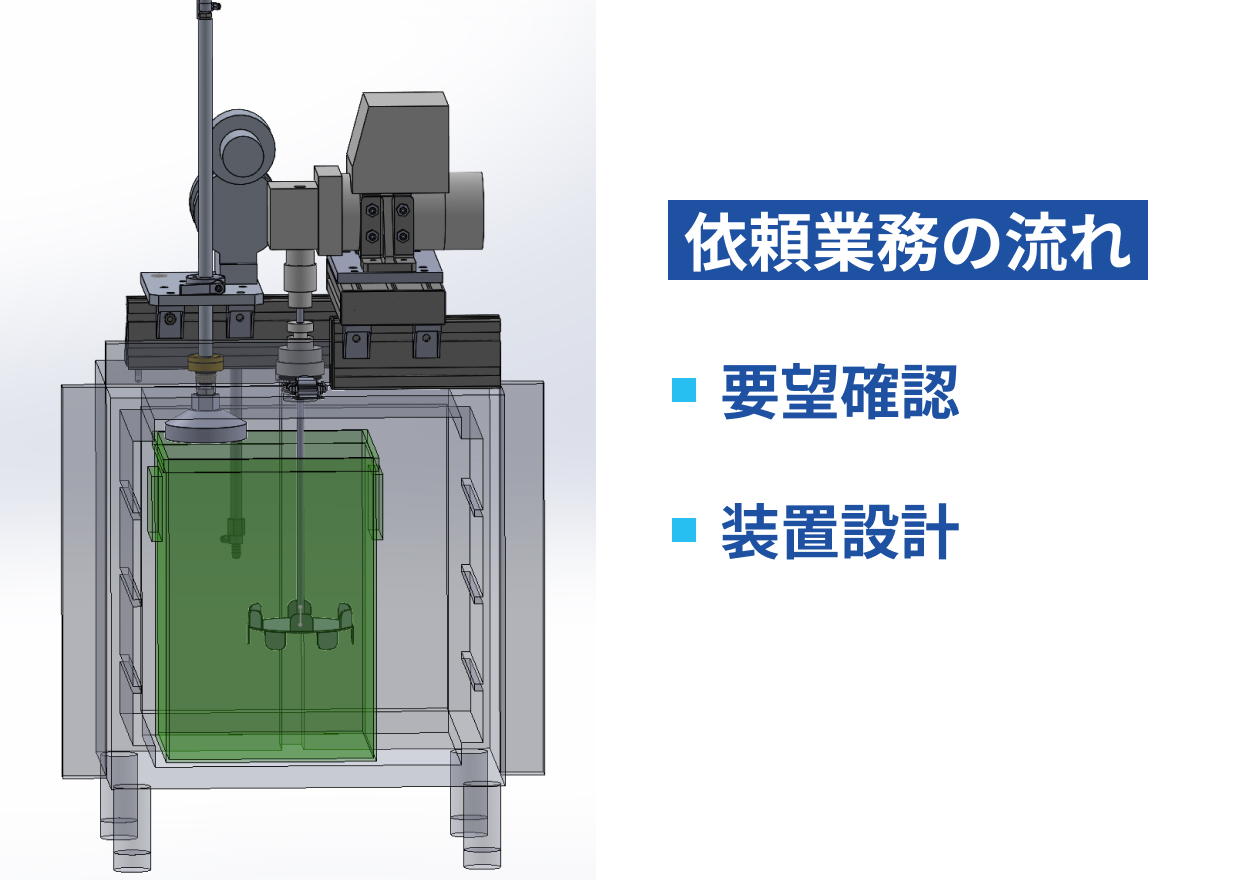

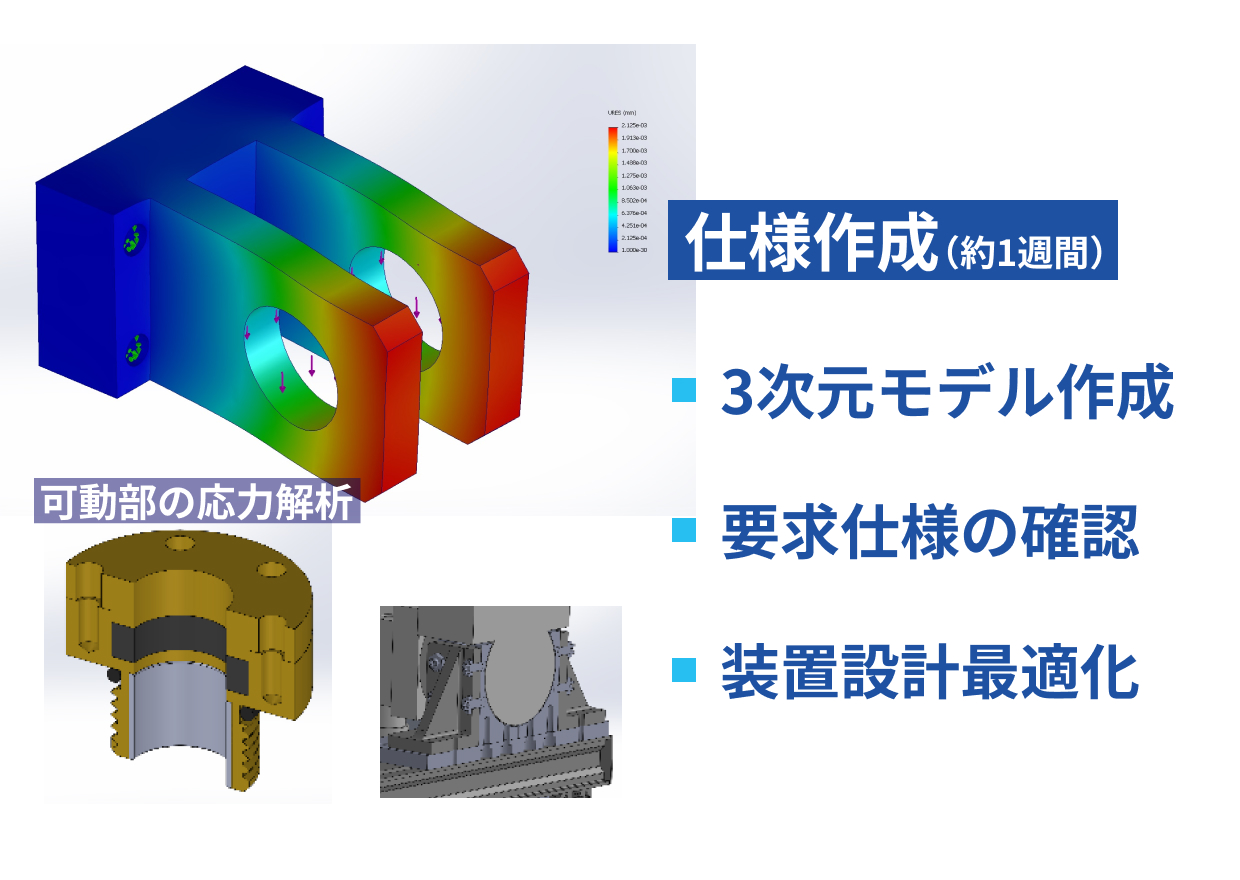

- 3次元CADモデルにより装置構造を可視化し、依頼者と装置仕様について相互理解を深めた。（図3）

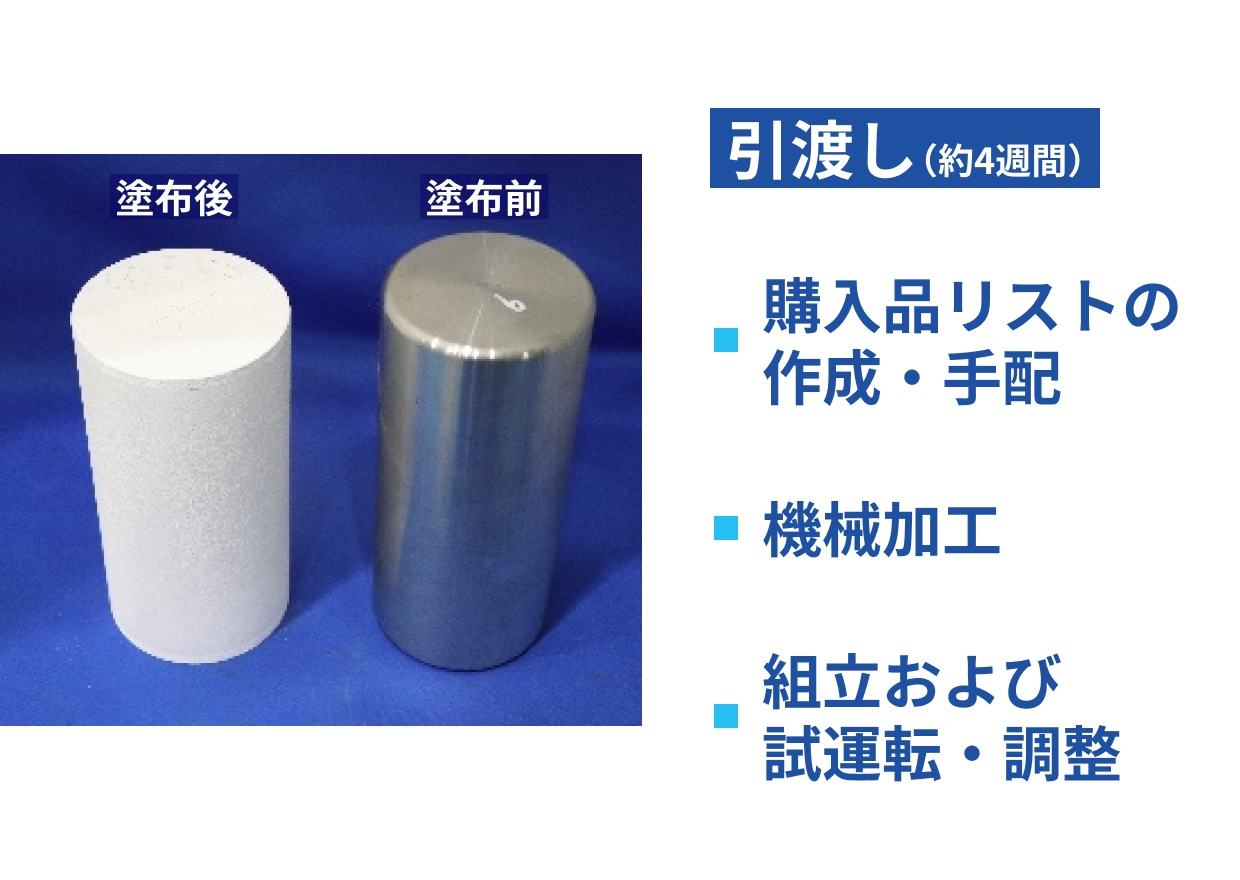

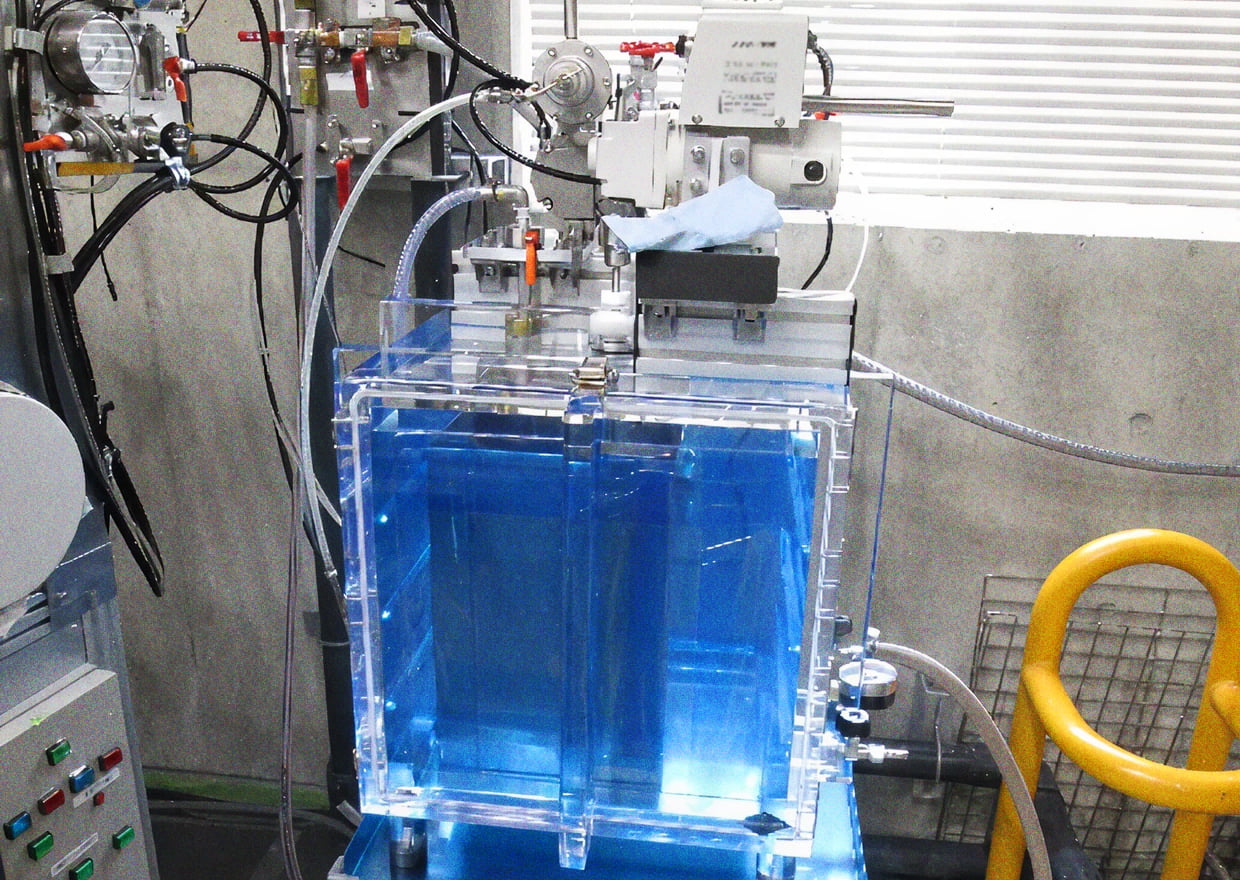

- 装置作製後、現地での試運転と調整を行い、依頼者が要求する仕様を達成した。本装置により、均一な濃さで潤滑剤の塗布が可能となり、より高精度な膜厚制御（±30μm）を実現した。（図4）
