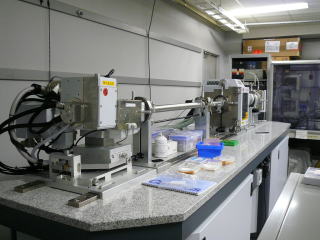

高輝度−高端数型小角散乱装置

Copyright(C)NIMS. All rights reserved. Never reproduce or republicate without written permission.

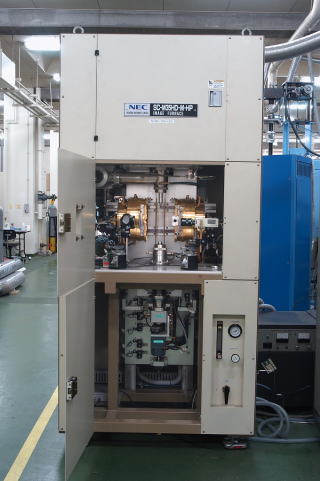

赤外線イメージ炉

高周波炉

タングステンメッシュ炉

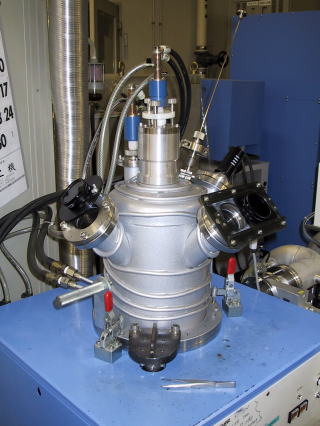

モノアーク炉

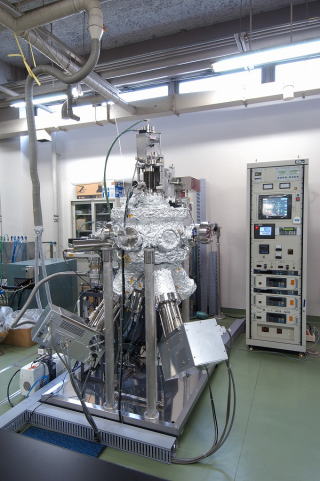

多元スパッタ装置

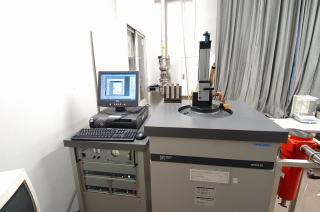

【SQUID磁化測定装置】

SQUIDは、超伝導量子干渉計（Superconducting Quantum
Interference Device）の略称である。(1)2つのジョセフソン接合を
並列に接続した超伝導回路を流れる超伝導電流の干渉効果を
利用した直流(dc-)SQUID、(2)1つのジョセフソン接合を含む、高
周波で稼動される高周波(rf-)SQUIDがある。何れの場合も、非
常に微少な磁束10^-5Φ₀（磁束量子Φ₀=h/2e=2.07fWb）まで検
出可能であるこのSQUIDを高感度な磁気センサーとして応用した
ものがSQUID磁束計である。
材料科学の分野では、磁性体、超伝導体等における磁化や帯磁
率の精密測定に、また、生物学や医学の分野では、生体が発す
る様々な磁気信号を調べる目的で広く用いられている。

【テトラアーク炉】

我々は、新奇な金属、半導体、磁性体、超伝導体等の電子
物性に興味があり、それらの物性を詳しく研究するには単
結晶の入手が不可欠である。一般に計測条件に応じた良
質で適度の大きさの単結晶が要求される。これまで我々は、
各種の単結晶試料を育成するのに適した結晶育成炉及び
環境を整備してきた。

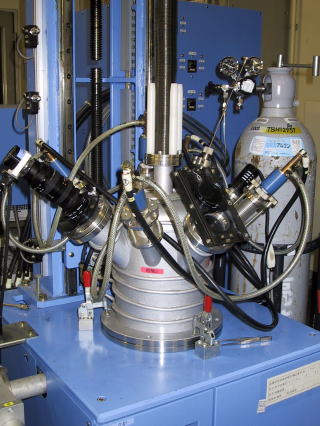

左図に示すテトラアーク炉はその一つで、金属試料の高品
質単結晶育成に威力を発揮している。不活性ガス中のアーク
放電により3,000度まで金属試料を加熱、溶解することが出
来る。この装置の特徴は、4本のアーク電極と水冷された銅
製のハースの回転により、試料を均質に溶解させ、空いた中
心部から真上に単結晶を回転引き上げするところにある。水
冷された銅製のハースを使用しているために、しばし問題と
なるルツボからの不純物の混入が避けられるメリットがある。
