トップページ > 施設・装置 > 装置紹介

施設・装置



装置仕様

生体分子調製エリア





メーカー名:
形式:
使用目的:
 装置仕様







一覧ページに戻る

 レーザースキャナー(マイクロアレイスキャナー)

Laser Scaner
メーカー名: アジレントテクノロジー
形式: SureScan 4900DA
使用目的: 主にマイクロアレイ解析のデータ読み取りに用います。
 装置仕様
サンプル standard microscope slide
走査範囲 max 22 x 71.5 mm
Excitation 532 nm and 635 nm
Emission filters Optimized for Cy3 and Cy5


一覧ページに戻る

 表面プラズモン共鳴バイオセンサー

メーカー名: GE Healthcare
形式: BIACORE-X100
使用目的: プローブ表面に固定した分子とプローブ溶媒分子間の相互作用を測定します。
 装置仕様
ベースラインノイズ 0.1RU(RMS)未満
データ取得間隔 1Hz
測定温度 25℃


一覧ページに戻る

 リアルタイム定量PCR

メーカー名: ロシュ
形式: ライトサイクラー480SystemII
使用目的: 遺伝子量および遺伝子発現レベルの定量、遺伝子欠損の検出、遺伝子多型の検出、PCR産物の同定に使用します。
 装置仕様
温度制御範囲 37℃~95℃
その他 励起波長(nm):
440, 465, 498, 533, 618
検出波長(nm):
488, 510, 580, 610, 640, 660


一覧ページに戻る

 ゲルイメージャー

ゲルイメージャー
メーカー名: クラボウ
形式: Dolphin-Doc
使用目的: DNA、RNA、タンパク質など生体分子の電気泳動パターンの撮影、解析に使用します。また、コロニーカウントやマイクロタイターアッセイにも使用可能です。
 装置仕様 UVトランスイルミネーター(312nm)


一覧ページに戻る

 グラジエントPCR

グラジエントPCR
メーカー名: タカラバイオ
形式: TaKaRa PCR Thermal Cycler Dice GradientTP600
使用方法: DNA断片を増幅する条件の検討に用います。またDNA断片の増幅にも用います。
 装置仕様
設定温度 4℃~99.9℃(0.1℃単位)
グラジエント
設定可能範囲
40~75℃(温度幅6~20℃)


一覧ページに戻る

 PCR

PCR
メーカー名: タカラバイオ
形式: TaKaRa PCR Thermal Cycler Dice Standard TP650
使用目的: DNA断片を増幅するのに用います。
 装置仕様
設定温度 4℃~99.9℃(0.1℃単位)


一覧ページに戻る

 微量分光光度計

微量分光光度計
メーカー名: サーモサイエンティフィック
形式: NanoDrop 2000
使用目的: 試料の吸収スペクトルを測定します。
 装置仕様
測定波長範囲 190~840nm
最小試料量 0.5μL


一覧ページに戻る

 卓上電子顕微鏡TM4000PlusII

卓上電顕TM4000PlusII
メーカー名: 日立ハイテクノロジーズ
形式: Miniscope TM4000PlusII
使用目的: 簡便に電顕観察(反射電子像・二次電子像)を実施します。
 装置仕様

倍率 10倍~100,000倍
加速電圧 5kV、10kV、15kV、20kV
画像信号 反射電子、二次電子、合成(反射電子+二次電子)
真空モード 導電体(反射電子のみ)、通常、帯電軽減
その他 EDXが必要な場合はTM3000の利用をご検討ください。


一覧ページに戻る

 卓上電子顕微鏡TM3000

卓上電顕
メーカー名: 日立ハイテクノロジーズ
形式: Miniscope TM3000
使用目的: 簡便に電顕観察(反射電子像)を実施します。
 装置仕様
倍率 15倍~30,000倍
加速電圧 5kV、15kV
観察(真空)モード 通常、帯電軽減
その他 EDXによる元素分析が可能。反射電子像観察のみで、二次電子像観察はできません。EDXが不要な場合は二次電子像観察も可能な後継機種TM4000PlusIIの利用をご検討ください。


一覧ページに戻る

 セルアナライザー

Cell Analyzer
メーカー名: SONY
形式: スペクトル型セルアナライザーSP6800
使用目的: 細胞の特性を高精度に分離解析します。
 装置仕様
搭載レーザー 488nm/638nm
分光方式 プリズムアレイ分光法
蛍光スペクトル測定範囲 500nm-800nm(32チャンネル)

検出可能粒子サイズ

0.5~40μm (ビーズ)


一覧ページに戻る

>
 セルソーター

Cell Sorter SH800
メーカー名: SONY
形式: セルソーター SH800
使用目的: 細胞の特性を分離解析します。
 装置仕様
搭載レーザー 405, 488, 561, 638(nm)
チャンネル数

1 × 前方散乱光(FSC)

1 × 側方散乱光(BSC)

6 × 蛍光検出(FL)



一覧ページに戻る

バイオイメージングラボ



 レーザーマイクロダイセクションシステム

LMD 7000
メーカー名: ライカマイクロシステムズ
形式: LMD7000
使用目的: 組織切片や生細胞から分析したい目的の領域を、ダイオードレーザーで高速切り抜き・回収するシステムです。
 装置仕様
 電動正立顕微鏡 ダイオードUVレーザー(355nm)、
 スキャニングステージ
対物レンズ 1.25x6.3x10x.20x40x
観察法 明視野、10x以上は位相差・微分干渉対応
サンプルセット枚数 3枚まで可
回収チューブ 4本まで可
その他 細胞自動認識ソフトウェア、生細胞カッティングモジュール


一覧ページに戻る

 共焦点レーザー顕微鏡

共焦点レーザー顕微鏡
メーカー名: ライカマイクロシステムズ
形式: TCS SP5
使用目的: 蛍光物質にレーザー光を照射し、蛍光を発色させて像を観察する装置。クリアな画像キャプチャーと三次元情報の再構築が可能です。
 装置仕様
対物レンズ タンデム仕様(高速/高解像)10x20x40x63x
高速モード
撮影時
秒/250コマ撮影
高解像モード
撮影時
8000×8000撮影が可能
励起波長 405nm, 458nm, 476nm, 488nm, 514nm, 543nm, 688nm


一覧ページに戻る

 ラマン顕微鏡

高速レーザーラマン顕微鏡
メーカー名: レニショー
製品名: inVia Reflex
設置説明: ラインレーザー照射による高速ラマンイメージング。繋ぎ目のない連続した広い波数範囲のスペクトル測定。共焦点機構による高い空間分解能。
 装置仕様
レーザー波長 532nm及び785nm
波数分解能 0.3cm-1
空間分解能 水平0.25µm、垂直1µm
対物レンズ 5倍、20倍、50倍、100倍、50倍(長作動距離)、100倍(長作動距離)、63倍(水浸)
回折格子 532nm用: 600g/mm、1800g/mm、3000g/mm
785nm用: 600g/mm、1200g/mm
温度制御 通常室温。温調ステージ使用時-196℃~600℃(現在は300℃まで)。
スペクトルライブラリ 無機、ポリマー。
その他 532nmレーザーのみ偏光測定可能。


一覧ページに戻る

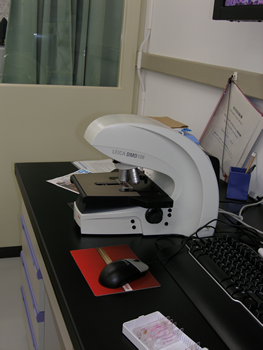

 デジタル顕微鏡

多目的ドライエッチング装置
メーカー名: ライカマイクロシステムズ
形式: DMD108
使用目的: 顕微鏡、コンピュータ、デジタルカメラを1つのボディに集約した病理診断用 デジタル顕微鏡です。
 装置仕様
観察法 明視野
対物レンズ 4x10x20x40x
対物レボルバ 電動6穴、0.3xマクロレンズ
照明 LED
フォーカス・
ステージ
手動
コンピュータ 内蔵
デジタルカメラ 画素数 2048×1536(取得画像)、1280×960(ライブ画像)
その他 イーサネット、DVI×2、USB×2


一覧ページに戻る

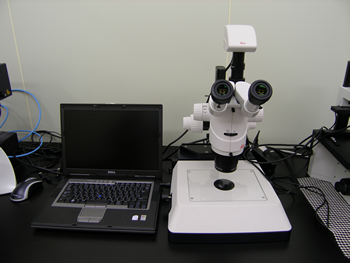

 実体顕微鏡デジタルカメラシステム

実体顕微鏡デジタルカメラシステム
メーカー名: ライカマイクロシステムズ
形式: MZ16+DFC290
使用目的: 最大観察倍率115x、最大解像度420Lp/mm、最高級アポクロマート補正で、高解像度な3次元観察像を提供する実体顕微鏡です。
 装置仕様
ズーム比 16.2:1
観察倍率 7.1x-115x、最大解像度 420Lp/mm
対物レンズ Planapo 1.0x(WD 55mm)
ズームレンズ アポクロマート補正、内蔵型透過光スタンド(20W)
カラーデジタルカメラ 300万画素 (2048x1536)、露出時間107μ秒~2.0秒
インター
フェース
FireWire(IEEE1394a)


一覧ページに戻る

 実体顕微鏡デジタルカメラシステム

実体顕微鏡デジタルカメラシステム
メーカー名: ライカマイクロシステムズ
形式: S8 APO+EC3
使用目的: 100%最高級アポクロマート光学系採用、最大ズーム比8:1、最大解像度600Lp/mmのグリノー式実体顕微鏡です。
 装置仕様 グリノー式実体顕微鏡
ズーム比 8:1
観察倍率 10x-80x
対物レンズ アポクロマート1.0x(WD 75mm)
カメラ 310万画素デジタルカメラ
インターフェース USB2.0、Cマウントアダプタ


一覧ページに戻る

細胞培養エリア


 CO2インキュベーター

CO2インキュベーター
メーカー名: 三洋電機
形式: LMD6000 MPP
使用目的: ヒト、マウス、ラット等哺乳動物細胞の培養を行います。
 装置仕様
温度制御範囲 室温+5℃~55℃


一覧ページに戻る

 クリーンベンチ

クリーンベンチ
メーカー名: ヤマト科学
形式: ADS131
使用目的: ヒト、マウス、ラット等哺乳動物細胞培養のための培地調製、細胞接種、培地交換等、細胞培養に関する操作を無菌的に行うために使用します。

一覧ページに戻る

 培養顕微鏡

培養顕微鏡
メーカー名: ライカマイクロシステムズ
形式: DMIL-TR/EC3
使用目的: HC光学系採用のルーチン用倒立顕微鏡です。
 装置仕様
観察法 明視野/位相差
対物レンズ 5x10x20x40x
カメラ 310万画素デジタルカメラ
インター
フェース
USB2.0、Cマウントアダプタ


一覧ページに戻る

機器分析エリア


 フーリエ変換赤外分光光度計(FT-IR)

メーカー名: 島津製作所
形式: IRTracer-100
使用目的: 分子構造の決定、物質の同定に用います。
 装置仕様
スペクトル範囲 7,800~350cm-1(アタッチメントにより異なる)
分解能 最高0.25cm-1
SN比 最大60000:1
アタッチメント 拡散反射測定用、多重反射ATR用、1回反射ATR用


一覧ページに戻る

 MALLS付 GPC-多角度光散乱検出器システム(高性能GPC専用システム)

3次元測定レーザー顕微鏡
メーカー名: Shodex
形式: GPC101
使用目的: 高分子の絶対分子量分布の決定に用います。

一覧ページに戻る

 レーザーゼータ電位計

レーザーゼータ電位計
メーカー名: 大塚電子
形式: ELSZ-1000Z
使用目的: 粒子の分散安定性を評価できます。
 装置仕様
測定原理 電気泳動光散乱法(レーザードップラー法)
サンプル容量 0.7mL~(標準セル)、130uL~(微量ディスポセル)
対応濃度範囲 0.001%~



一覧ページに戻る

 レーザー回折式粒度分布測定装置

レーザー回折式粒度分布測定装置
メーカー名: 島津製作所
形式: SALD-2100
使用目的: 粒度分布は粉粒体独特の特性であり、粉粒体の挙動や性質を決める重要な物性の一つです。そのため、粉粒体を扱う場合、必ず測定する必要があるのが粒度分布です。
 装置仕様
測定範囲 0.03μm~1000μm
光源 半導体レーザ(波長680nm)
その他 バッチセルまたはフローセルによる湿式測定が可能です。乾式測定には対応しておりません。


一覧ページに戻る

 円偏光二色性分光計

円偏光二色性分光計
メーカー名: 日本分光
形式: J-725型
使用目的: タンパク質、ペプチドの二次構造測定、有機高分子のキラリティーの確認を行えます。
 装置仕様
測定波長範囲 165~1100nm
測定レンジ 0~5Abs


一覧ページに戻る

 強度物性測定器

強度物性測定器
メーカー名: 英弘
形式: TA-XT2i
使用目的: 触感・テクスチャーを測定します。
 装置仕様
テストベッド
寸法
280mm x 395mm
テストベッド
高さ
660mm
キーボード寸法 220mm x 433mm
支点間距離 最大:60mm


一覧ページに戻る

 動的光散乱(ダイナミック光散乱光度計)

DLS 8000HAL
メーカー名: 大塚電子
形式: DLS-8000HAL
使用目的: 粒子の粒径を測定します。
 装置仕様
粒径測定範囲 1.4nm~7μm
重量平均分子量の測定範囲 300~2×107Mw
光源

He-Neレーザー(632.8nm)

固体ブルーレーザー(488nm)



一覧ページに戻る

 スプレードライヤー

スプレードライヤー
メーカー名: BUCHI
形式: B-290
使用目的: 溶液や懸濁液のような試料を噴霧・液滴化し、熱風を接触させて瞬間的に乾燥することによって粉体を作製・回収する装置です。
 装置仕様
ヒータ 2300W
スプレーガス 圧縮空気または窒素 200-1000L/h、5-8bar
最大風量 35m3/h
流量 1.0L/h
ノズル直径 0.7mm
平均試験時間 1.0~1.5秒


一覧ページに戻る

 プラズマ処理装置

プラズマ処理装置
メーカー名: ヤマト科学
形式: PDC200
使用目的: プラズマを使用した表面処理装置です。有機膜、金属酸化膜の除去やプリント基板のドライクリーニングに使用できます。
 装置仕様
プラズマモード RIE
電極構造 平行平板
高周波出力 100~300W
発信周波数 13.56MHz
チャンバー材質 アルミ製
反応ガス 酸素
パージガス 窒素または空気


一覧ページに戻る

 LC-MS/MS(LXQ)

LC-MS/MS
メーカー名: AMR
形式: ZAPLOUS LC/MSシステム
使用目的: 主に混合タンパク質の酵素消化物やペプチド混合物を対象に質量を測定しタンパク質・ペプチドの同定を行います。さらに二群の混合タンパク質を化学的にラベル化するなどして二群間の各タンパク質を比較定量することもできます。また、タンデム質量分析により、リン酸化などの修飾タンパク質について修飾部位の決定や、糖質の糖鎖結合位置決定など、各種生体高分子の構造解析についても行えます。

一覧ページに戻る


 LC-MS/MS (Q-Exactive)

Q-exactive-1
メーカー名: AMR
形式: Zaprous ADV Q-Exactive system
使用目的: 高分解能・精密質量測定が可能なLC-MS/MS
 装置仕様
質量分析装置 サーモ製Q-Exactive 四重極Orbitrap方式
LC ブルカーマイクロム 製ADVANCE UHPLC
タンパク質同定用ソフトウェア MASCOT
その他

タンパク質同定用データベース毎週更新

ロボットアームによるサンプル自動計測



一覧ページに戻る


 GPC

GPC
メーカー名: 東ソー
形式: HLC-8220GPC
使用目的: サイズ排除クロマトグラフィーの一種であるゲル浸透クロマトグラフィー(GPC)を行なうための装置です。
 装置仕様
送液モード パラレル送液
流量設定範囲 1~2,000μl/min
試料注入量 1~1,500μl
温調範囲 室温+10℃~100℃、温度正確さ:±0.5℃
検出器光源 タングステンランプ
ダイナミック
レンジ
5×10-4RIU


一覧ページに戻る

 ダブルビーム分光光度計

ダブルビーム分光光度計
メーカー名: 日立ハイテク
形式: U-2900
使用目的: 化合物の吸収スペクトル解析、種々の化合物溶液の吸光度測定、DNA、RNA、タンパク質など生体分子の溶液の濃度測定などに用います。
 装置仕様
波長範囲 190~1100nm
スペクトル
バンド幅
1.5nm


一覧ページに戻る

 分光蛍光光度計(低温測定付属)

分光蛍光光度計(低温測定付属)
メーカー名: 日立ハイテク
形式: F-7000
使用目的: 蛍光材料の蛍光特性の解析、タンパク質など生体分子の相互作用解析などに用います。
 装置仕様
感度 水のラマン光S/N800以上,、S/N250以上
励起波長 350nm
測定波長範囲 200~750nm


一覧ページに戻る

 リサイクル分取GPC

リサイクル分取GPC
メーカー名: 日本分析工業株式会社
形式: LC-9201
使用目的: 合成化合物の分析、精製分離に用います。
 装置仕様
最大流量 9.9ml/mL


 接触角測定装置

メーカー名: AST PRODUCTS
形式: VCA Optima-XE
使用目的: 液面の接触角を測定する
 装置仕様
機能 静的接触角と動的接触角(経時変化)測定
表面清浄性,濡れの検査
表面処理,コーティング
接着性
ボンディング品質の評価
表面自由エネルギー分析
表面張力測定

一覧ページに戻る

 NMR

NMR
メーカー名: JEOL
形式: ECS-400(溶液サンプル用)
使用目的: 核磁気共鳴スペクトルを測定し、分子の構造を決定します。
 装置仕様
1H周波数 400MHz
プローブ 多核種対応
磁場ドリフト ロック時0.1Hz/時以下


 高温電気炉

NMR
メーカー名: ADVANTEC
形式: FUH632DA
使用目的: 金属・セラミックスなどの焼鈍、焼成など。

一覧ページに戻る

有機・高分子材料創製エリア


 真空嫌気型グローブボックス

真空嫌気型グローブボックス
メーカー名: MBRAWN
形式: Unilab
使用目的: 嫌気条件下での化学反応の実施に用います。

一覧ページに戻る
