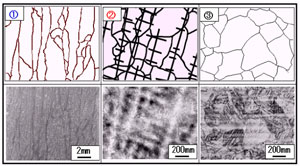

鉄鋼材料の組織制御において，鋳造-凝固時に偏析するMn等のミクロ偏析を含む再加熱スラブ材(組織形態?)について，フェライト(α)組織に及ぼす加工・熱処理条件について検討する。

	C Si Mn P S 0.11 0.16 0.58 0.01 0.003

加工･熱処理シミュレータを用いた加工･熱処理試験を行い，加工歪(ε)と加工前γ粒径(dγ)をパラメータとして，α組織への影響を調べる。

<研究成果>

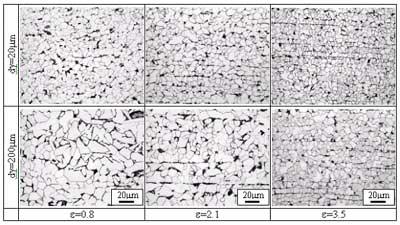

(1)　dγが大きい時（200μm），ウィッドマンステッテンフェライト（WF）が生成するが，大歪加工（ε=3.5）によってWFが消滅する。また，大歪加工（ε=3.5）により，再加熱熱延材のSM490鋼とほぼ同じ5μm のα粒径が得られる。

(2)　dγが小さい時（20μm），WFは生成せず，均一かつ微細なポリゴナルフェライト（PF）となる。また，各歪において再加熱熱延材のSM490鋼とほぼ同じ5μm以下のα粒径が得られる

再加熱スラブ材の組織制御技術の確立へ 加工･熱処理時の加工歪及び加工前γ粒径とα組織の関係を定量化した。
